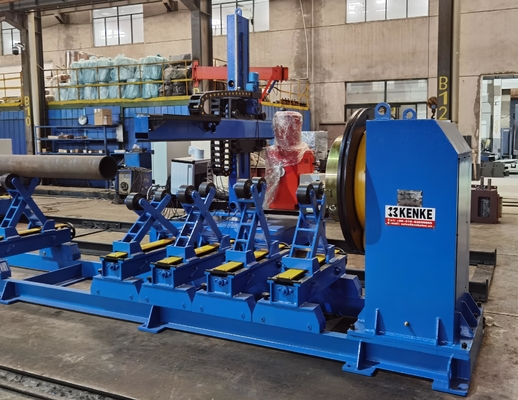

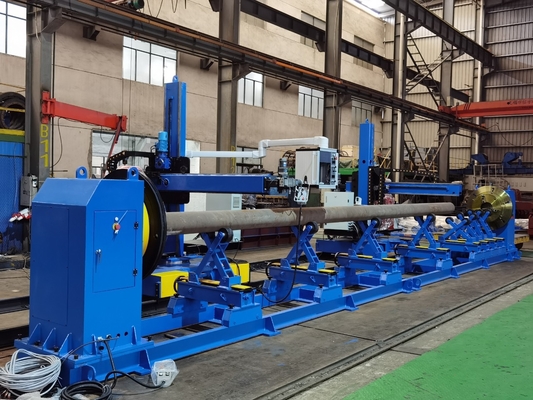

VFD TWB40 Positioner для сварки труб с тремя челюстными роликами и двойными подпорными роликами

Разрешение для установки позиций для тяжелой работы для сварки труб по окружности

TWB40 - это высокопроизводительный позиционирующий прибор для сварки труб, предназначенный для точного вращения и зажима цилиндрических компонентов для операций сварки по объему шва (окружности).Он включает в себя мощную головку., регулируемые двойные подпорные ролики, и 3-яблочный самоцентрирующийся винт для гибкой и безопасной обработки труб.Этот позиционировщик особенно хорошо подходит для высокой амперации TIG/MIG/MAG сварочных приложений на сосудах под давлением, трубопроводы и длинные трубчатые компоненты.

Структура и характеристики

• Нагрузка с поворотным приводом:
  Главный вращающийся привод состоит из двигателя переменного тока + редуктора червей.обеспечение высокой эффективности передачи и стабильного вращения;.

• Система двойного подшипника:
  В комплекте имеются два регулируемых подшипника, оснащенных стальными колесами на ручных поднятых балки.Расстояние между роликами и высота могут быть регулированы, чтобы соответствовать диаметрам сосудов до 720 мм (или 1150 мм с адаптерами для сосудов)Ручной винт + система боги позволяет плавное линейное позиционирование ролика.

• Основная рама для тяжелых грузов:
  Основа сварная из профилированной стали и толстых плит.

• 3-яблочный самоцентрирующийся Чак:
  Стандартный винт позволяет быстро зажимать концы труб диаметром 100-500 мм.

• Система управления:
  Оборудована VFD (Variable Frequency Drive) для бесступенчатой регулировки скорости и 6-метровой проводной пультной пульт для работы на безопасном расстоянии.

Технические спецификации

Ключевые преимущества

• Ротация высокого крутящего момента для тяжелых труб

• Многофункциональная система поддержки ролика для многоразмерных деталей

• Автоцентрирующийся цикл для быстрой установки труб

• Управление полностью переменным вращением

• Совместима с процессами TIG/MIG/MAG

• Модульная и устойчивая к обслуживанию конструкция
